DZ703半自動穿孔機

發布時間：2025-07-19瀏覽次數：18

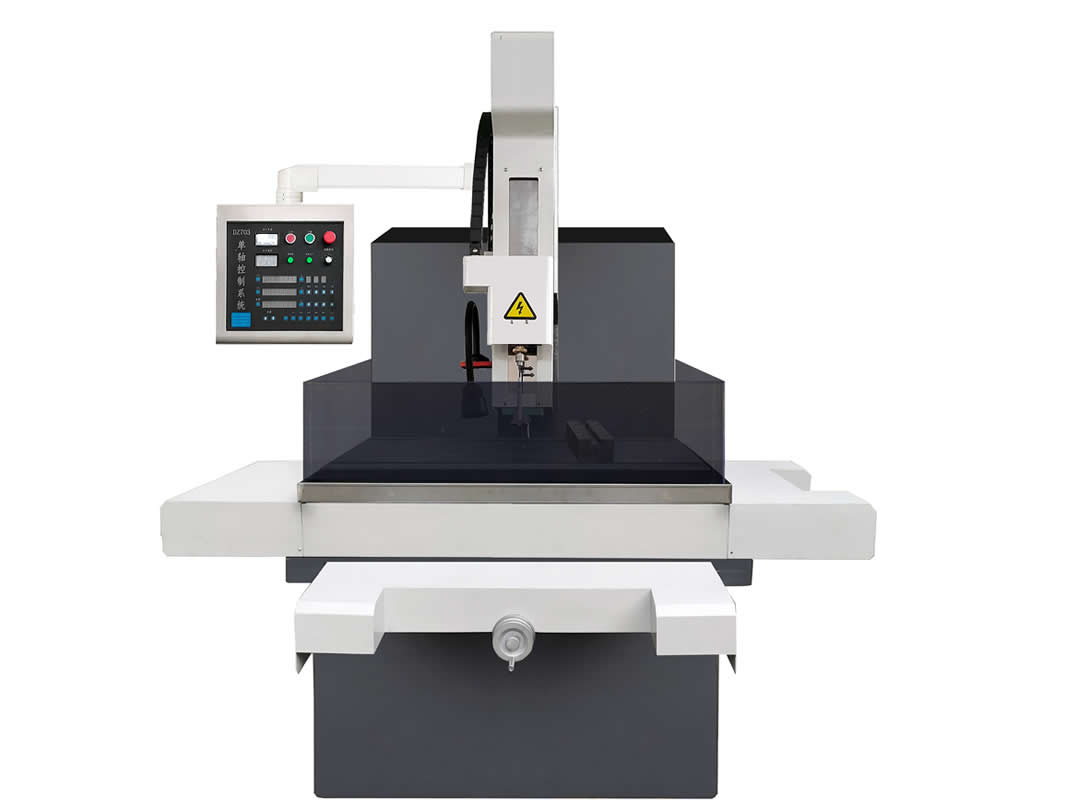

DZ703-430

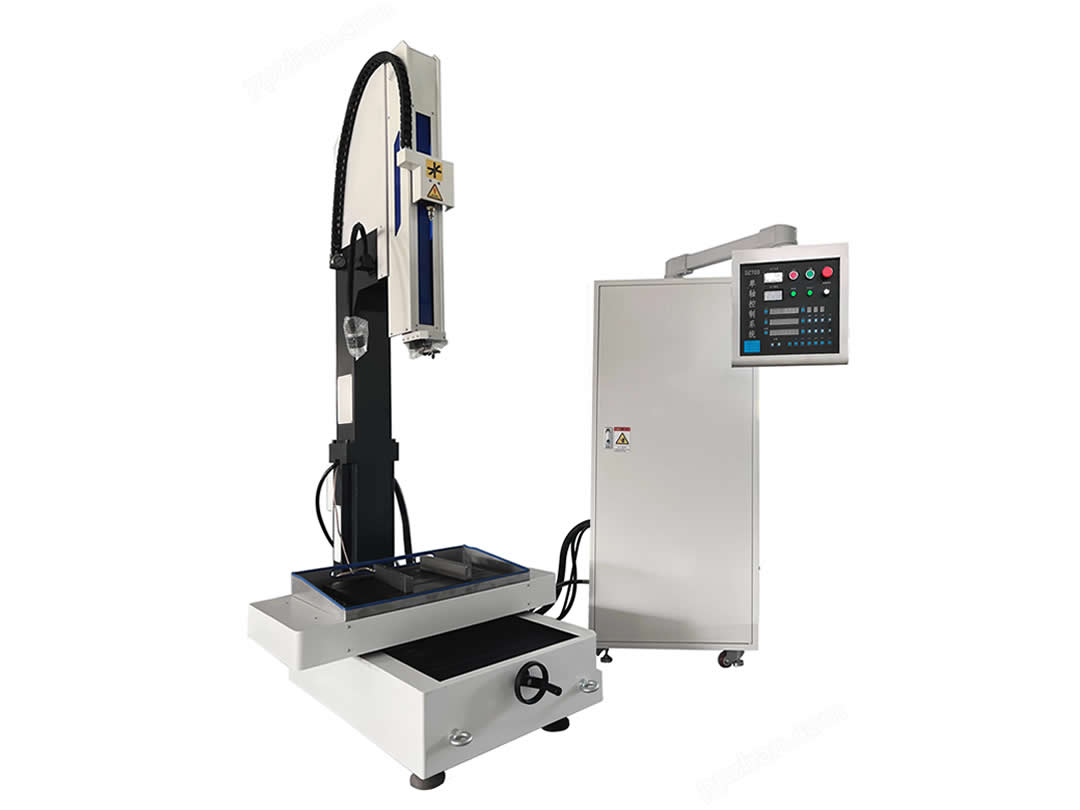

DZ703-450

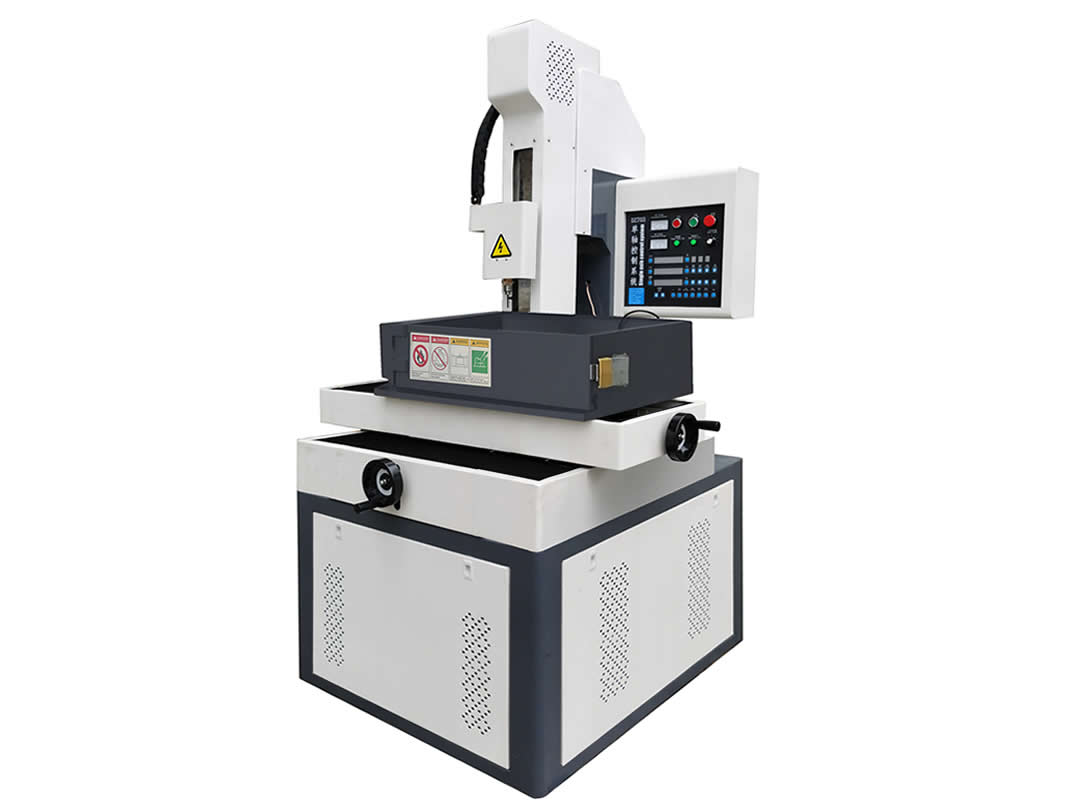

DZ703-850

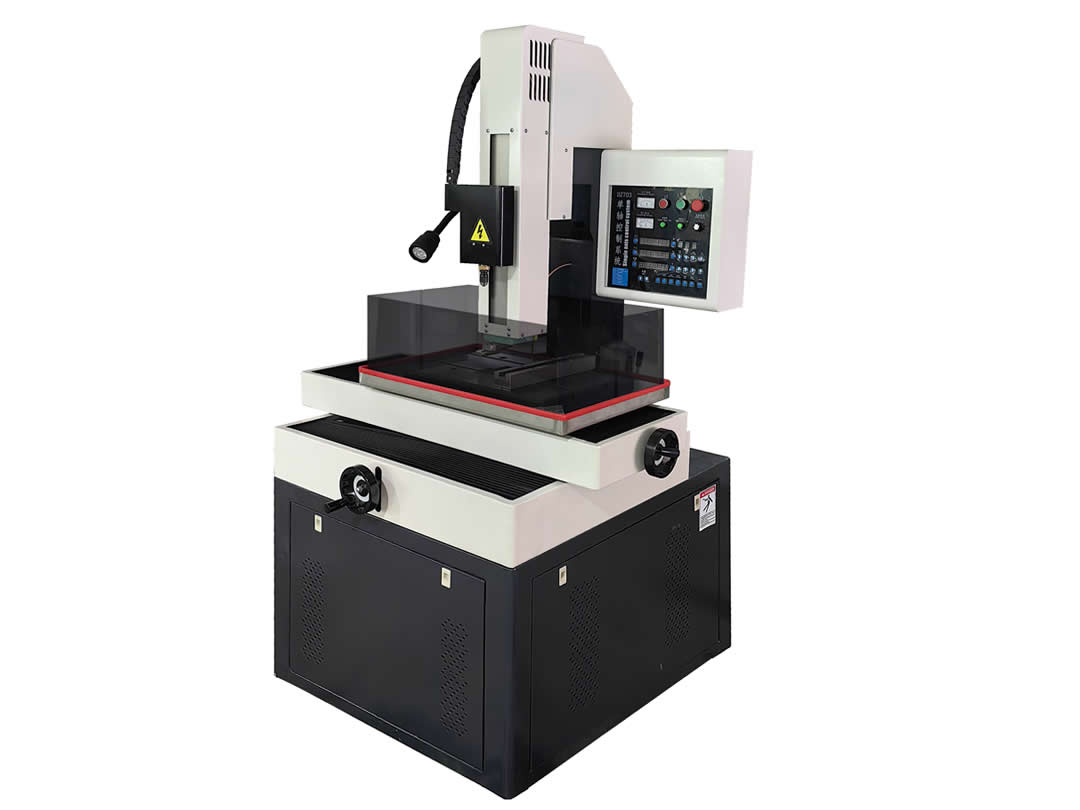

DZ703-650H

電火花穿孔機原理及用途

電火花細孔放電機，其工作原理是利用連續上下垂直運動動的細金屬銅管（稱為電極管）作電極，對工件進行脈沖火花放電蝕除金屬成型。電極管是空心銅棒，工作液（水或打孔液）從銅棒孔中間的細孔穿過，起冷卻和排屑作用。由于液體加工時要通過銅管小孔，加工微孔可能堵塞銅管，所以小于0.3mm以下的細孔使用電磁式氣動增壓泵，加工中銅管電極不易被堵塞，可加工更精密的小孔！大于0.3mm孔徑使用液體增壓水泵。廣泛使用在精密模具加工中，一般被當作電火花線切割機床的配套設備，用于電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。穿孔機根據控制方式分為單軸控制和三軸數控及多軸數控等。

機械特點

● 采用經典一體化設計，在設計過程中通過有限元分析使結構更加合理。具有造型美觀、結構新穎、性能優越，極具現代化工業氣息。操作系統性能全面優化提升，簡化操作步驟，更方便快捷等特點；

● 機床三軸進給方向采用精密直線導軌，降低摩擦系數，使機臺能長時間保持精度，從而提升機床的使用壽命和性能；

● 主軸采用雙速控制模式，使回退速度比加工速度快一倍，加工時緊密跟蹤，實現細電極高效穩定加工；

● 電極旋轉采用同步帶傳動式旋轉頭，體積小、噪音低；

● 精密花崗石工作臺面，不銹鋼工作液槽，不變形，不生銹，便于保養；

● 采用集中潤滑系統，使操作更加方便，確保絲杠及線軌潤滑部件的常潤性，大幅提升機械使用壽命。

系統特點

● 能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料；

● 能加工孔徑￠0.3～￠3.0,最大深徑比能達300:1以上；

● 能直接從斜面，曲面穿入，黃紅銅電極皆可；

● 直接使用自來水作工作液，成本低，無污染，無公害，符合環保要求；

● 采用高壓水泵，工作噪音低,使用壽命長，使加工更穩定；

● 工作臺X、Y軸配有光柵數顯。碰邊定位功能，操作方便；

● Z軸具有定深功能，電極接觸工件自動清零，定深結束自動回退至所設高度；

● 數字自適應脈沖電源技術，獨特的快速SML回路，電極消耗低，加工表面平滑無毛邊；

主要技術參數

項目	參數
機床型號	DZ703-430	DZ703-435	DZ703-640	DZ703-650	DZ703-850
電極直徑	0.3- 3.0mm	0.3- 3.0mm	0.3- 3.0mm	0.3- 3.0mm	0.3- 3.0mm
工作液槽尺寸	680×450×40mm	710×470×40mm	850×470×40mm	970×720×400mm	1200×760×400mm
工作臺面尺寸	450×380mm	500×400mm	600×400mm	820×570mm	1000×630mm
工作臺XY軸行程	400×300mm	450×350mm	600×400mm	650×450mm	800×500mm
Z軸伺服行程	320mm
Z軸輔助行程	300mm（可定制400-800mm）
工作臺到導向器最小/最大距離	50-350nm
最長電極長度	500mm
旋轉頭(C軸)轉速	20-120rpm
工作液最大壓力	8Mpa
最大工件重量	300kg
電源	3×380V ±10% ,50/60Hz
最大加工電流	30A
功率	4.0KVA
最大加工速度	10-100mm/min (材料和孔徑)
顯示方式	數顯
各軸運動方式	X、Y軸手動、Z軸伺服控制
各軸分辨率	5μm
最小驅動單位	5μm
Z軸驅動方式	混合伺服
加工液過濾方式	線隙式
工作液桶容量	2×25 Liters
機器重量	510kg	530kg	580kg	1450kg	1750kg
機床外觀尺寸	1120×1200×2000mm	1220×1200×2000mm	1420×1260×2000mm	1650×1500×2100mm	1850×1650×2100mm
